Herschrijf de volgende teksten zodat ze onherkenbaar zijn: Een bouwtekening is een technische uitwerking van een bouwwerk of gebouw. Op een bouwtekening staan onder andere alle afmetingen en de gebruikte materialen van een bouwwerk. Het is van belang dat er een bouwtekening aanwezig is als je gaat verbouwen.
Aangevraagd in 4 weken
Wettelijk & officieel
Voor iedere verbouwing
Bij het aanvragen van een Omgevingsvergunning is een bouwtekening noodzakelijk. Zelfs als er geen vergunning vereist is, wordt het sterk aangeraden om bouwtekeningen te laten maken.
Voor een verbouwing die een vergunning vereist, moet je bij de gemeente bouwtekeningen van zowel de huidige als de toekomstige situatie indienen. Met deze tekeningen toon je aan dat het bouwplan voldoet aan het Bouwbesluit en eventuele specifieke regels voor het betreffende gebied. Vaak is het ook nodig om een constructieberekening bij de vergunningsaanvraag te voegen.
Voor een aannemer een offerte kan maken, moet duidelijk zijn wat er precies gebouwd gaat worden. Een bouwtekening biedt dat inzicht. De bouwtekening die wij leveren, stelt elke aannemer in staat een gedetailleerde offerte op te stellen. Daarnaast fungeert de bouwtekening als communicatiemiddel tussen opdrachtgever en uitvoerder. Het is de leidraad in het bouwproject. Wanneer de bouwwerkzaamheden duidelijk zijn dankzij de bouwtekening, kunnen misverstanden worden vermeden omdat alles duidelijk gedocumenteerd is. Zonder bouwtekeningen bouwen, betekent dat je vertrouwt op het goed verlopen van zaken, waardoor de volledige verantwoordelijkheid bij de opdrachtgever ligt.
Naast tekeningen voor verschillende fases, zoals de ontwerp- en de uitvoeringsfase, bevat een bouwtekening ook diverse specifieke tekeningen, elk met een eigen functie. De meest voorkomende tekeningen op een bouwtekening zijn:

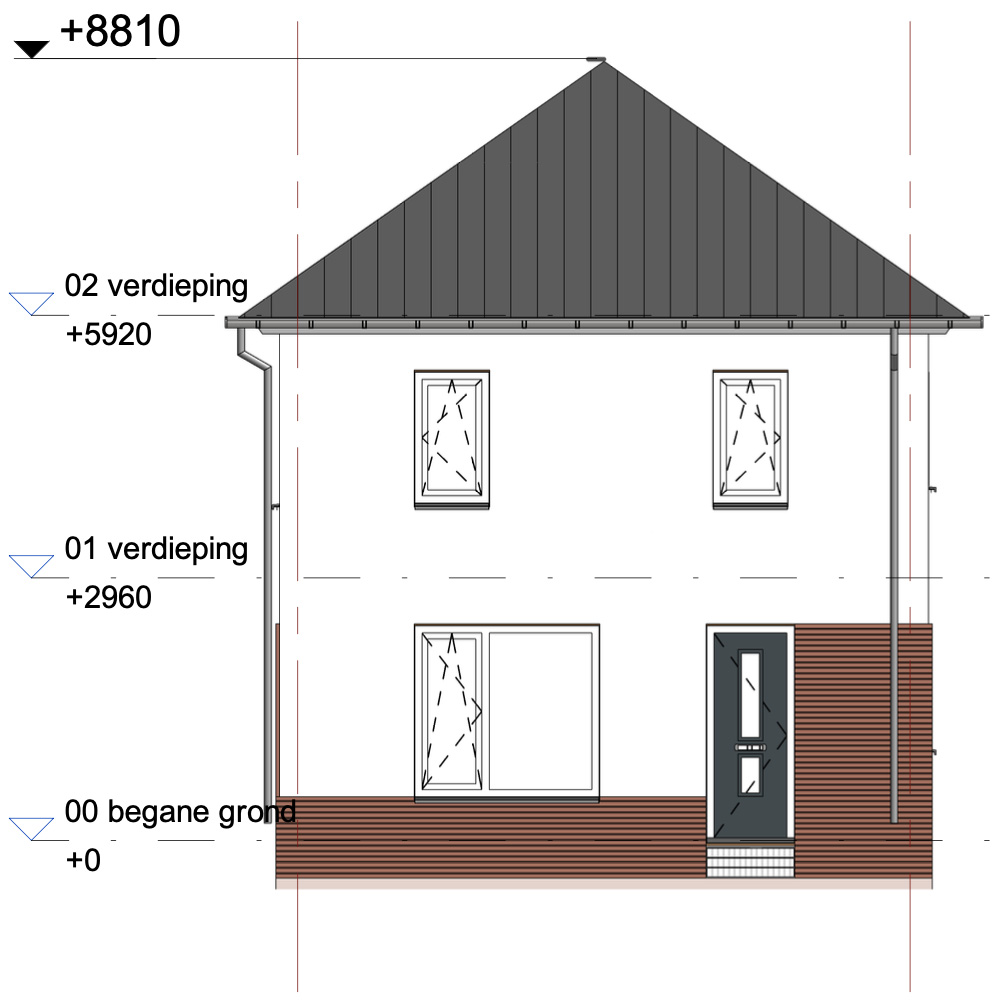

Gevelaanzichten
Met aanzichten bedoelen we gevelaanzichten. Hierin staan de materialisatie, de afmetingen van de gevelopeningen zoals ramen en deuren, en de peilhoogte van de vloer. Ook de draairichtingen van deuren en ramen zijn hierin af te lezen.

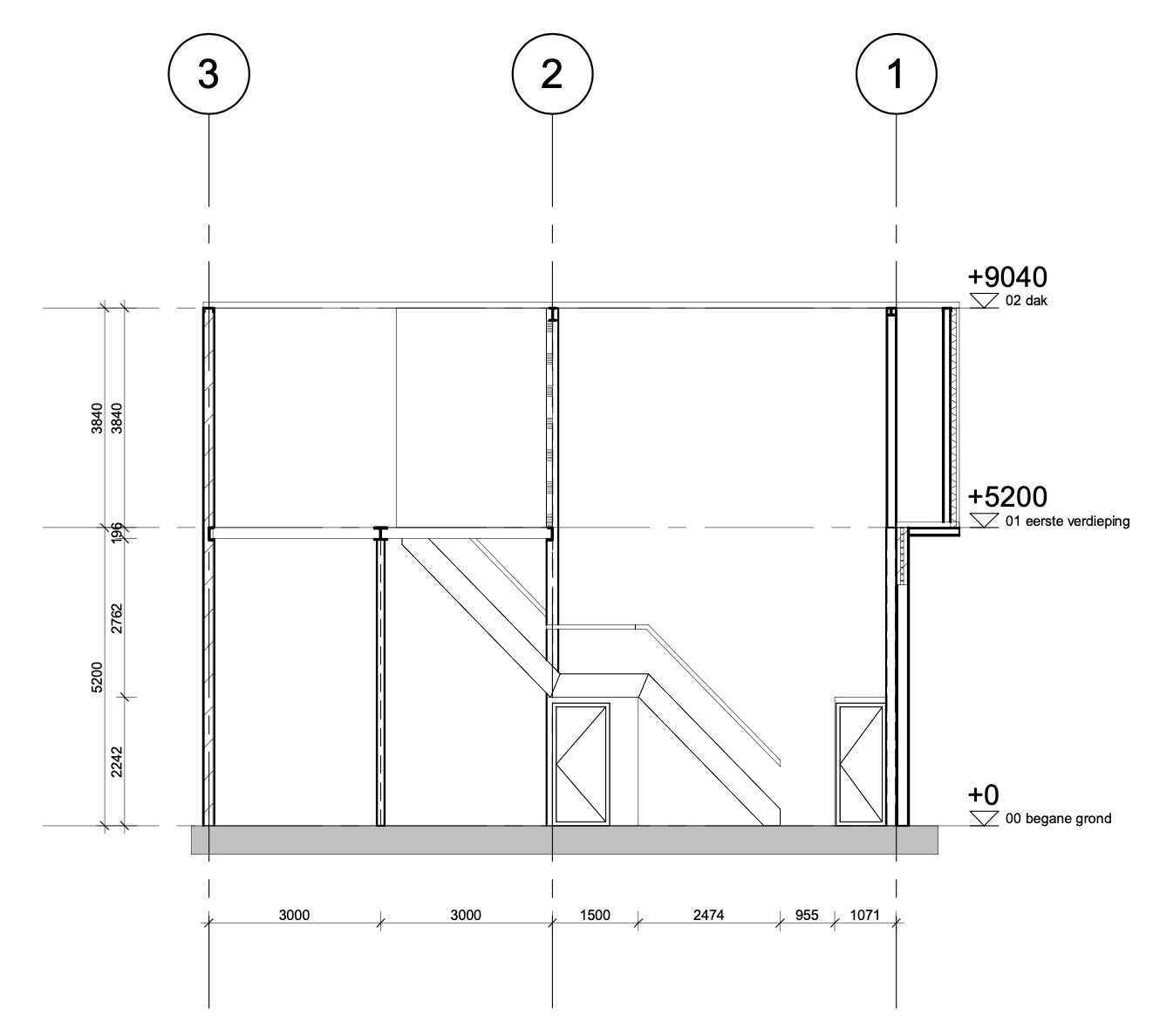

Doorsnedes
Op doorsnedetekeningen wordt het gebouw weergegeven alsof het verticaal is doorgesneden. Hierop zijn de vloeren met hun dikte, trappen en de vrije hoogte van de verdiepingen te zien. Tevens worden de hoogtes van deuren, plafonds en soms zelfs elementen zoals de nieuwe keuken weergegeven.

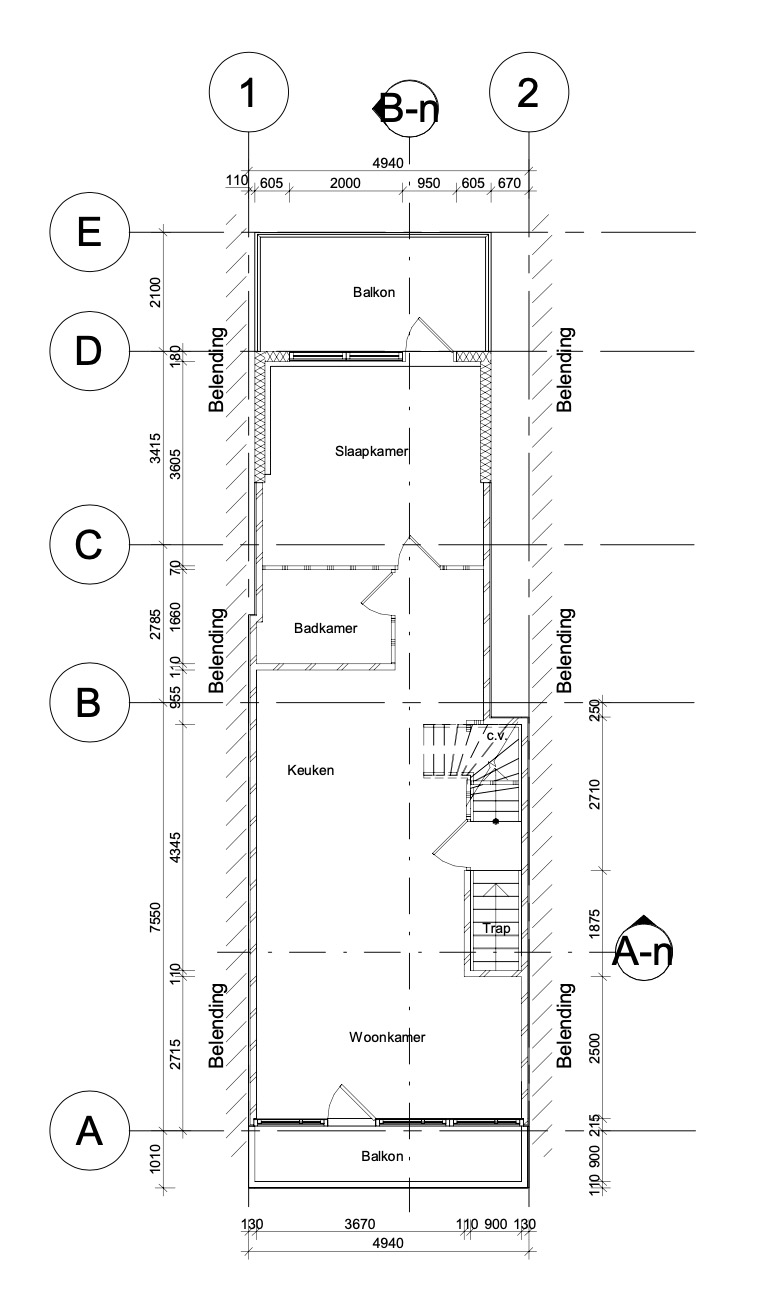

Plattegrondtekeningen
Plattegrondtekeningen zijn essentieel voor elk bouwwerk. Ze vormen een horizontale doorsnede van het gebouw en tonen de indeling met de positie van verschillende kamers, deuren en soms ook gebouwgebonden installaties zoals de sanitaire voorzieningen en de keuken.

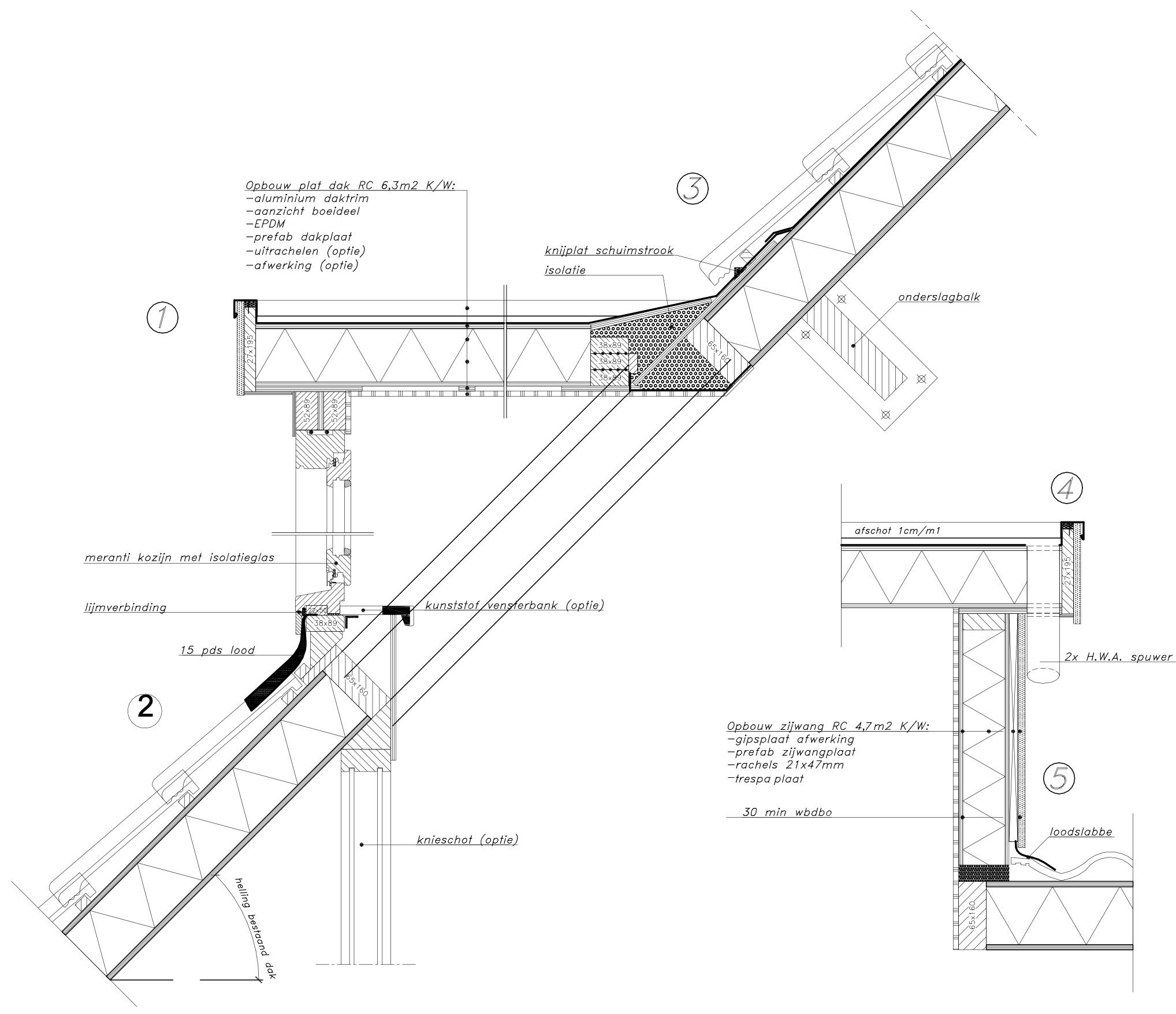

Detailtekeningen
Detailtekeningen geven een vergroot beeld van specifieke delen van de bouwtekening. Ze bieden uitgebreide informatie over de bouwmethoden en de gebruikte materialen, inclusief bouwknopen waar verschillende materialen samenkomen. Deze tekeningen bevatten ook bouwfysische gegevens zoals isolatiewaarden. Correct uitgevoerde detailtekeningen zijn cruciaal voor zowel de gemeente als de aannemer.
Situatietekening
Een situatietekening wordt altijd gemaakt om de locatie van het pand duidelijk aan te duiden. Deze tekening toont het perceel met alle kadastrale gegevens.
